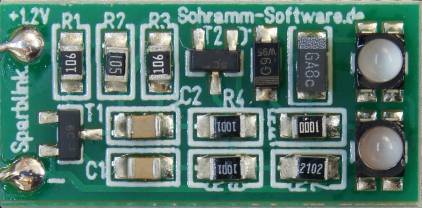

Sparblinker fertig aufgebaut bzw. als Fertigmodul
Sparblinker fertig aufgebaut bzw. als Fertigmodul

Ein kleiner Elektronik-Lehrbausatz mit interessanter Schaltung - in unserem Sortiment ausnahmsweise ohne Microcontroller und ausnahmsweise auch als fertig gelötetes, direkt einsetzbares Modul erhältlich.

Technische Daten

Verwendete aktive Komponenten: 2 Transistoren, 1 Diode, 2 LEDs
Betriebsspannung: 0,8 bis 1,5 Volt
Platine: ca. 24,5 mm x 11,5 mm groß, bleifrei verzinnt, mit Bestückungsdruck

Sämtliche Bauteile sind RoHS-konform.

Preisinformation und Bestellung im Web-Shop

Zusätzlich benötigt wird eine einzelne Batterie oder ein NiMH-Akku, bspw. in Mignon-Größe (AA). Batteriehalter sind als Zubehör erhältlich.

Kurzbeschreibung

Die Sparblinker-Schaltung wird von einer einzelnen Batterie 1,5 Volt oder einem NiMH-Akku 1,2 Volt versorgt. Durch zyklisches Aufladen eines kleinen Kondensators und Entladen in Reihe zur Batterie über Leuchtdioden wird ein Blinken / Aufblitzen etwa im Sekundentakt erzeugt. Bei einer Versorgungsspannung über ca. 1 Volt blitzt neben einer rot leuchtenden auch eine grün leuchtende LED mehr oder weniger intensiv mit. Bei weiter nachlassender Batterieladung blinkt schließlich nur noch die rote Leuchtdiode sichtbar. Erst bei einer Spannung unterhalb etwa 0,8 Volt setzt die Schwingung aus bzw. ist kein Blinken mehr erkennbar. Die Betriebsdauer mit einer frischen Batterie in Mignon-Größe (AA) beträgt mehrere Jahre. Scheinbar leere Batterien aus Uhren etc. sind im Sparblinker in aller Regel noch monatelang verwendbar.

Schaltungen nach diesem Wirkungsprinzip sind bei Bastlern auch unter dem Namen Ewiger Blinker bekannt. Unser Sparblinker zeigt eine besonders hohe Effizienz, gerade bei sehr geringer Batteriespannung.

Eine lehrreiche Spaßschaltung oder auch geeignet im Bereich Geocaching, bspw. um Nightcaches leichter auffindbar zu machen.

Der Bausatz enthält zwei sehr effiziente, leuchtstarke LEDs der Herstellers Cree. Die Platine lässt sich auch mit ultrahellen 5mm-Standard-LEDs bestücken, um eine andere Leuchtrichtung als "nach oben" zu erhalten. Beide Versionen stehen im Web-Shop zur Verfügung, jeweils als Bausatz sowie als Fertigmodul.

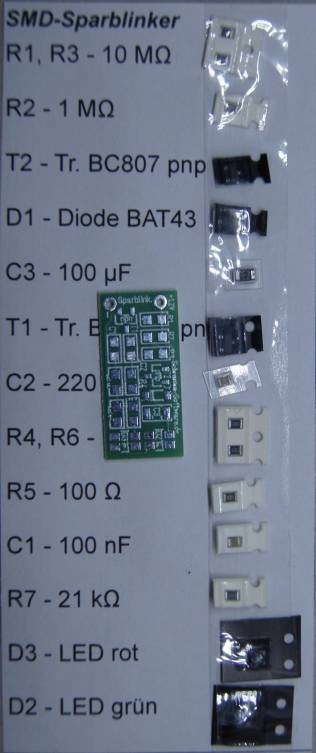

Bauteile des Bausatzes
Bauteile des Bausatzes

Die kleinste Bauteilgröße in diesem Bausatz beträgt 0805 (Widerstände, Kondensatoren) bzw. SOT-23 (Transistoren). Diese Größe ist gut beherrschbar bei der Hand-Verlötung. Wie man am besten vorgeht, ist in der mitgelieferten Aufbauanleitung neben der Funktionsweise genau beschrieben. Da die 15 Bauteile relativ eng angeordnet sind, sollten Vorerfahrungen im SMD-Löten vorhanden sein. Für Einsteiger in die SMD-Löttechnik eignen sich andere Bausätze aus unserem Angebot besser. Wer die SMD-Bauteile nicht selbst löten möchte, greife bitte auf das Fertigmodul zurück.

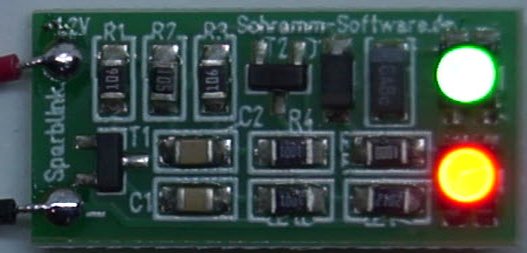

Sparblinker / Dauerblinker blinkend
Sparblinker mit gerade leuchtenden LEDs
